Монтаж парового камина:
ниша и проветривание
Проветривание полости, в которую погружён топливный блок, — обязательная часть монтажа парового камина ZenBox и условие его нормальной работы. Заложить его нужно в проекте, вместе с размерами ниши, вырезом под блок и розеткой. Ниже — все требования и шесть способов сделать вентиляцию так, чтобы её не было видно.
С чего начинается вопрос
Зачем блоку нужен приток воздуха
Монтаж парового камина складывается из нескольких обязательных вещей: ниша нужного размера, вырез под блок, розетка на отдельном автомате и проветривание полости. Последнее чаще всего и упускают — в отличие от размеров, его не видно на чертеже мебели.
А блоку воздух нужен постоянно. Паровой камин не горит: пламя в нём — подсвеченный холодный туман, и туман поднимается восходящим потоком. Если полость под блоком закрыта наглухо, потоку взяться неоткуда.
Так это описано в руководстве: после включения камин прогревается десять секунд и запускает пламя, первые десять-пятнадцать минут пламя «стелется», затем поднимается. Если через пятнадцать минут оно не поднялось — проверяйте проветривание полости. Проветривание обязательно, и неверное проветривание может вывести из строя компоненты блока — это уже вопрос не красоты картинки, а срока службы.
На видео ниже — как это выглядит, когда притока воздуха нет.
Что показано в ролике
Длинный паровой камин, встроенный в стену с деревянными панелями. Первую половину ролика пламя лежит плоско по линии огня и не поднимается — так выглядит камин, пока полость под блоком не проветривается. Алексей сидит рядом и показывает рукой на камин и на место, куда должен заходить воздух. Во второй половине пламя уже стоит в полную высоту по всей линии. В конце — крупные планы и рука над самым огнём: пламя тёплое, руку можно держать прямо над ним.
Что нужно предусмотреть в проекте
Отверстие для притока воздуха ставится не дальше метра от камина, а площадь считается по модели блока — таблица ниже. Форма свободная: отверстие может быть щелевым, и в готовой отделке его не видно.
Сама ниша под топливный блок: глубина 200 мм, ширина 192 мм, длина — размер блока минус 8 мм. От поверхности камина до потолка ниши 300–400 мм, отступ до стен не меньше 30 мм.
Электрика — розетка 220 В с заземлением на отдельном автомате; для общественных мест и опции «Водопровод» автомат обязательно с УЗО. Розетку удобнее заложить внутри ниши, тогда снаружи не будет проводов.
И последнее: камин не ставят на сквозняке. Потоки воздуха сбивают пламя так же, как его отсутствие не даёт ему подняться. Помещение — сухое и отапливаемое.

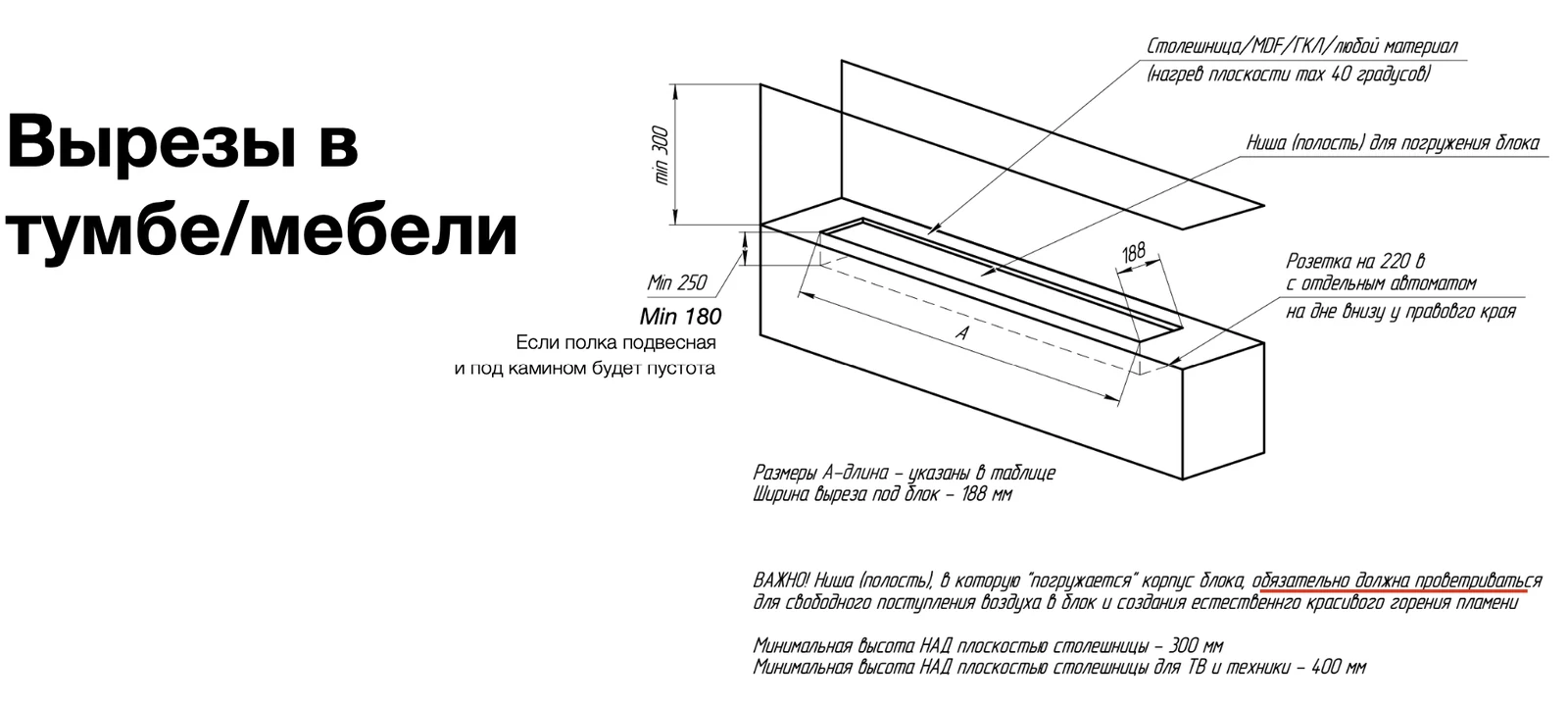

Схема
Как блок стоит в мебели
Столешница может быть из любого материала: нагрев плоскости не выше 40 градусов. Над плоскостью столешницы нужно оставить минимум 300 мм свободной высоты, а если над камином будет телевизор или другая техника — 400 мм.
Если полка подвесная, под камином остаётся пустота — это нормально и проветриванию только помогает.

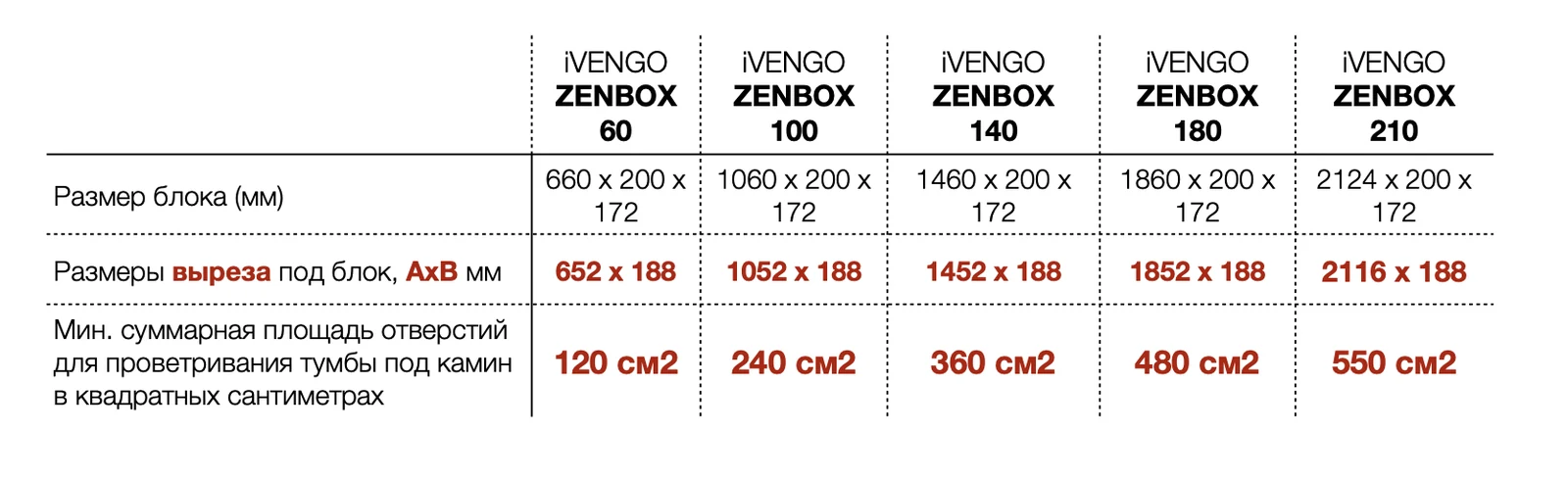

Размеры
Вырез под блок и площадь отверстий
Ширина выреза под блок одна для всех моделей — 188 мм. Длина и минимальная суммарная площадь отверстий для проветривания зависят от типоразмера.
| Модель | Размер блока, мм | Вырез под блок, Д×Ш | Площадь отверстий, не менее |
|---|---|---|---|
| ZenBox 60 | 660 × 200 × 172 | 652 × 188 мм | 120 см² |
| ZenBox 100 | 1060 × 200 × 172 | 1052 × 188 мм | 240 см² |
| ZenBox 140 | 1460 × 200 × 172 | 1452 × 188 мм | 360 см² |
| ZenBox 180 | 1860 × 200 × 172 | 1852 × 188 мм | 480 см² |
| ZenBox 210 | 2124 × 200 × 172 | 2116 × 188 мм | 550 см² |
У линейки ZenBox One своя размерная сетка. Напишите, какая модель у вас, — пришлём чертёж под неё вместе со спецификацией.
Шесть рабочих вариантов
Как спрятать проветривание
Требование к площади отверстия ничего не говорит о том, как оно должно выглядеть. Ниже — шесть решений с наших объектов: в каждом отверстие есть, и в каждом его не видно, пока не начнёшь искать.
Решётка внутри подвесной тумбы

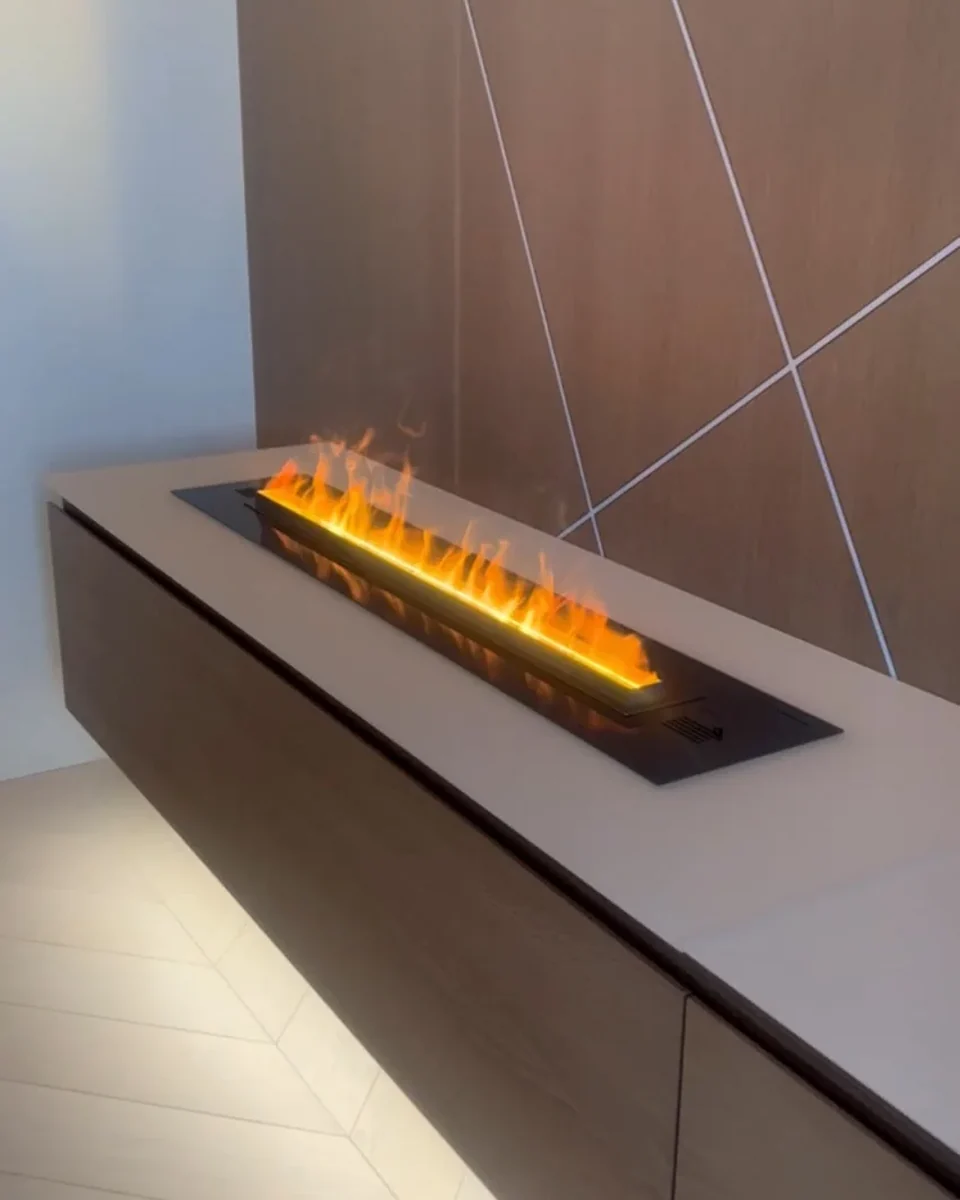

Метровый паровой камин, топливный блок утоплен в подвесную тумбу со стеклянной столешницей. Решётка сделана внутри самой тумбы — снаружи её не видно, а воздух к блоку подходит свободно.
Это самый частый вопрос от дизайнеров: как проветривать блок, если камин встроен в мебель, а не в стену. На видео тумба показана изнутри — видно, где стоит блок, куда идёт решётка и как это собрано.
Объект целиком: паровой камин с серой глянцевой горелкой, Санкт-Петербург.
Расшифровка ролика
Заставка: «Технические особенности в проекте с паровым камином».
- 0:03 Если мы откроем дверь, то можно будет увидеть,
- 0:05 что снизу сделана решёточка для того, чтобы камин дышал.
- 0:10 Воздух естественным образом с пола попадает в пространство мебели
- 0:16 и из мебели уже через камин поднимается вверх, рождая вот такое красивое пламя.
- 0:21 Внутри камин стоит на таких столбиках, потому что столешница — это стекло.
- 0:26 Сам камин почти не опирается на столешницу, он стоит на своих собственных опорах.

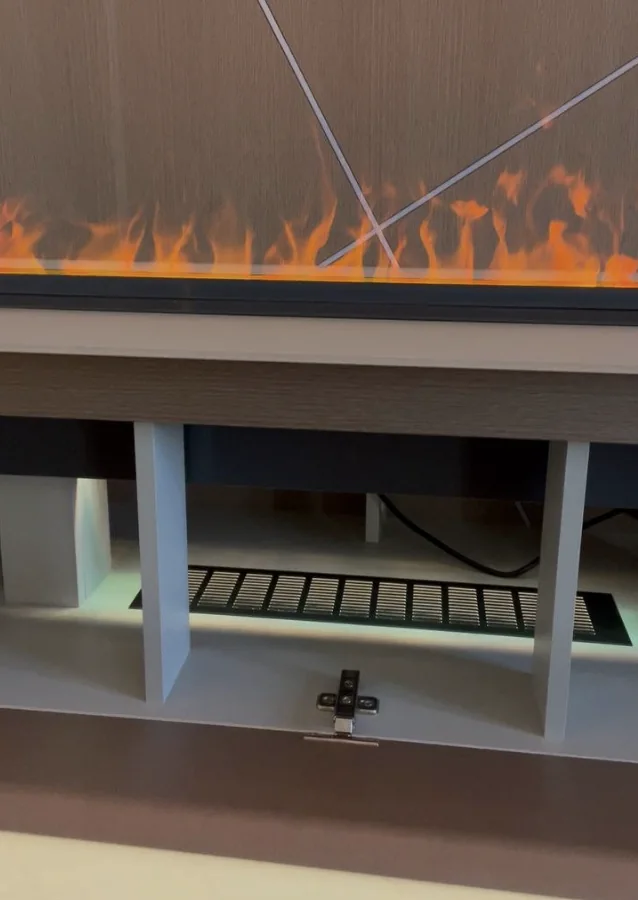

Тумба снаружи и решётка изнутри

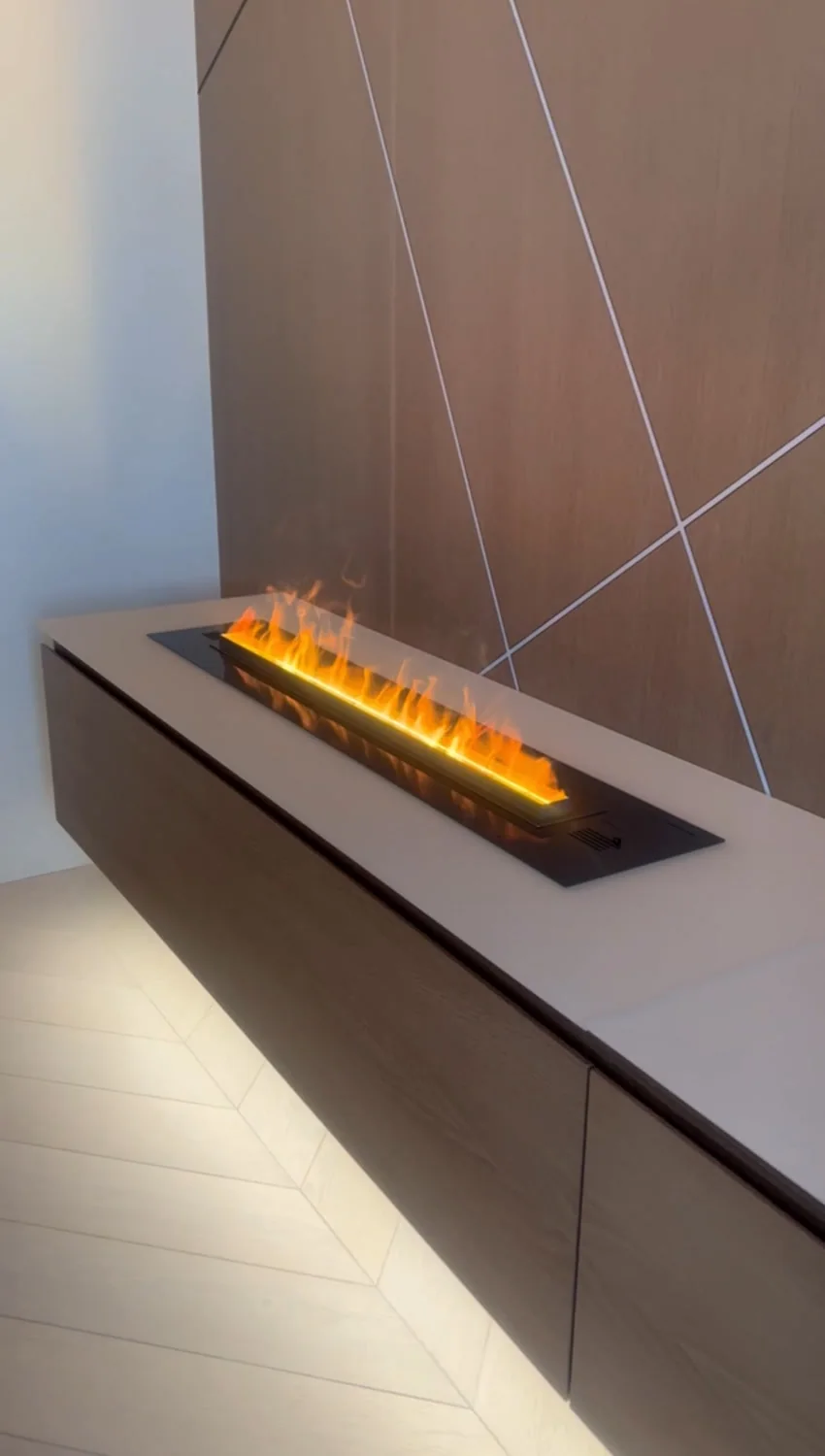

Слева — готовый вид: тумба, стеклянная столешница, линия огня. Ничего, что выдавало бы вентиляционное отверстие, в кадре нет.
Ниже — та же тумба изнутри, с решёткой. Это и есть весь секрет: отверстие переносится на ту поверхность, которую никто не разглядывает.

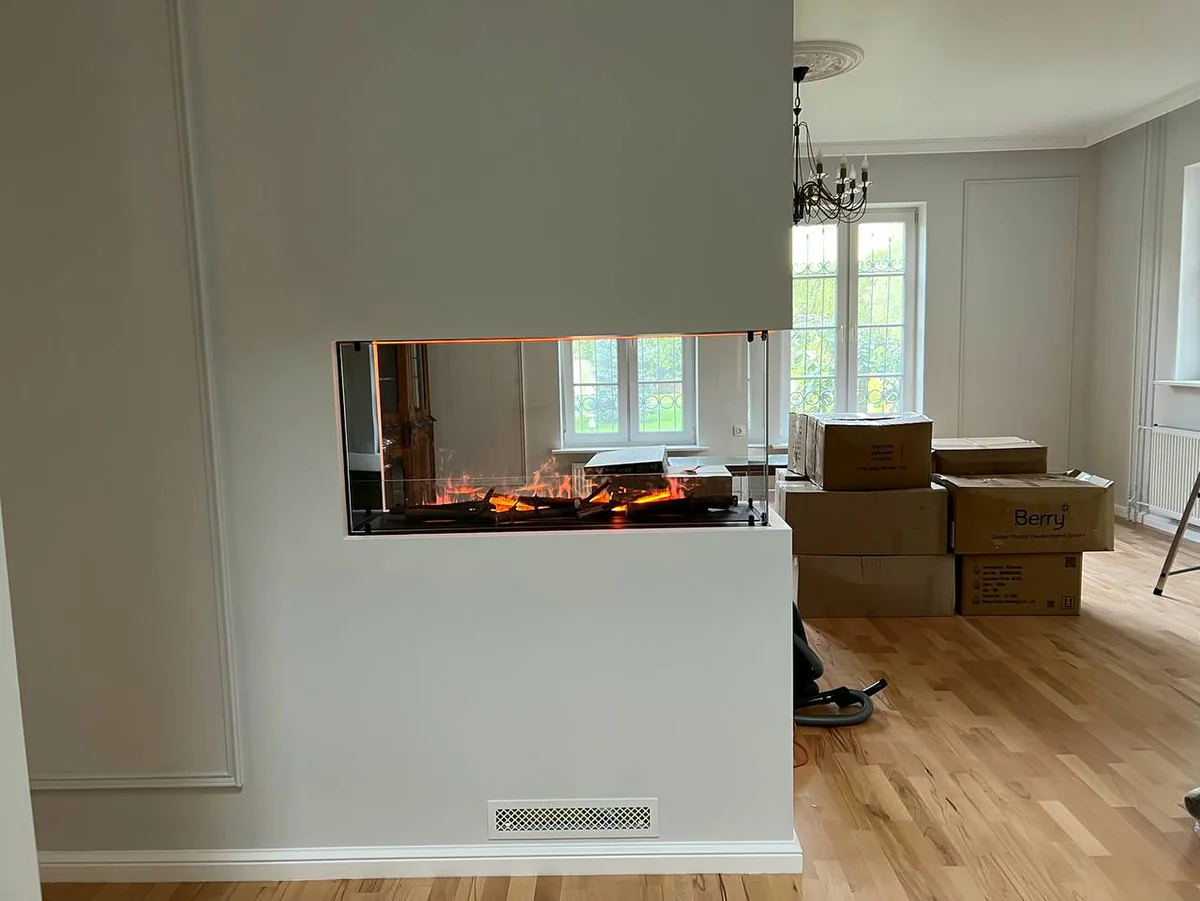

Решётка у пола, под общий декор
Торцевой сквозной паровой камин в загородном доме: стекло с двух сторон, огонь видно насквозь. Проветривание сделано решёткой у пола и подобрано под отделку, поэтому читается как часть декора, а не как вентиляция.
Такой приём удобен, когда камин стоит в перегородке и внутри неё есть место для полости: отверстие уходит вниз, к полу, где его не видно с высоты глаз.
Объект целиком: торцевой паровой камин с дровами, Ленинградская область.

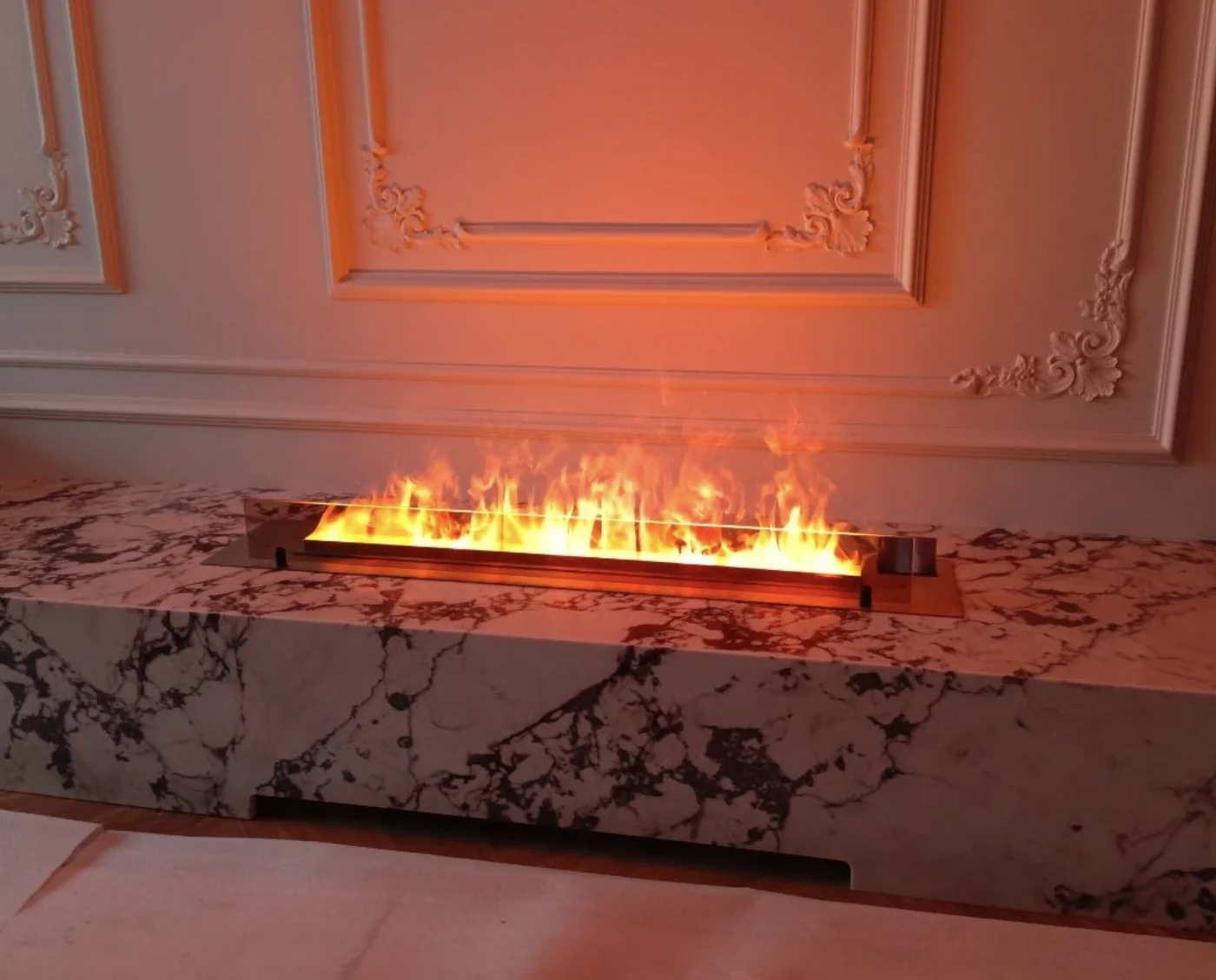

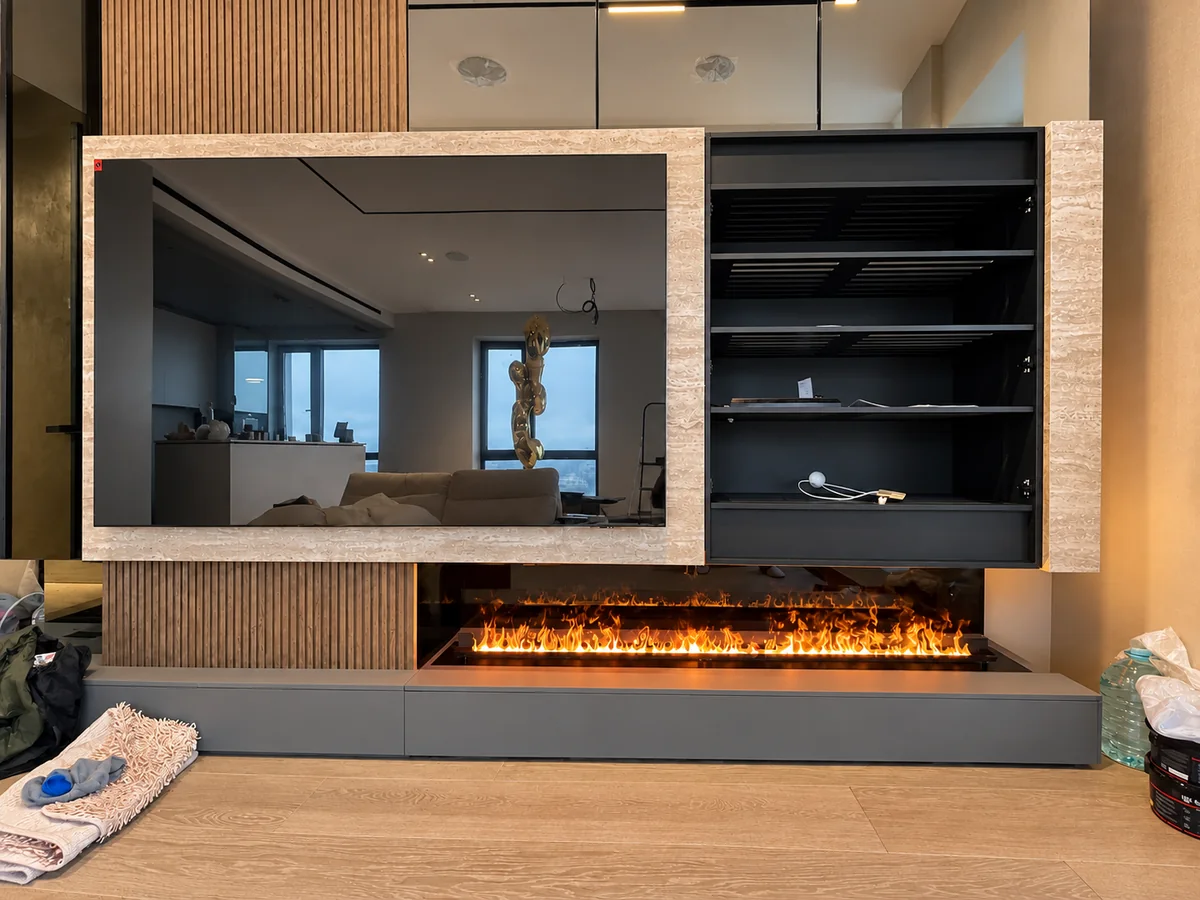

Щелевой, он же теневой зазор
Вместо решётки — узкая щель по всей длине камина. В отделке она читается как теневой зазор, то есть как приём дизайна, а не как техническое отверстие. При этом воздух заходит в полость по всей линии огня равномерно.

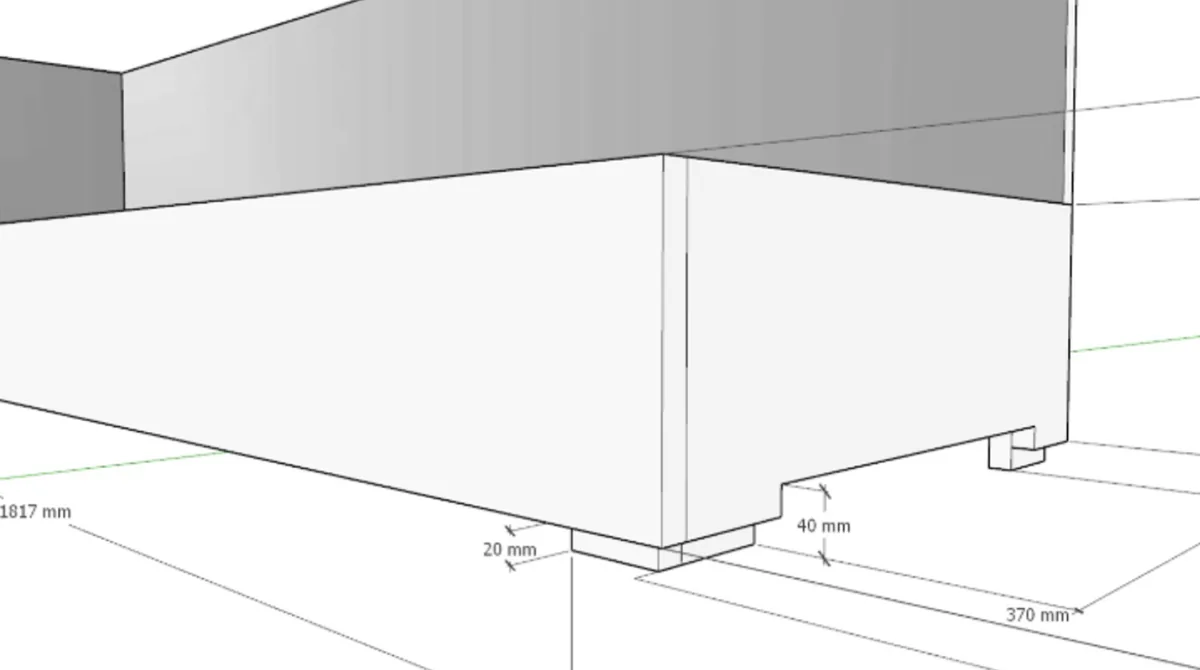

Ширины в один-два сантиметра достаточно: площадь набирается длиной. На чертеже ниже — размеры с реального объекта.
Объект целиком: длинная линия огня и умный дом на 45-м этаже.
Боковое отверстие за декором
Если фасад трогать нельзя, отверстие уходит вбок — в боковую стенку ниши, а перед ним ставится то, что в этом интерьере уместно. В премиальных банях Siberia на Обводном канале мы закрыли его дровницей с поленьями.
Со стороны зала не видно ничего: поленья, камин, огонь. Воздух при этом заходит свободно, потому что дровница не глухая.
Объект целиком: паровой камин в лобби бань Siberia, Санкт-Петербург.
Что показано в ролике
Сначала крупно — боковая стенка ниши, отделанная под камень: в ней прорезано прямоугольное отверстие для притока воздуха, на него показывают пальцем. Дальше ниша видна изнутри и сверху, ещё без камина. Титр «После монтажа» — и готовый зал: длинная линия огня в каменной стене, а справа, ровно там, где было отверстие, сложены поленья. Вентиляции не видно совсем.

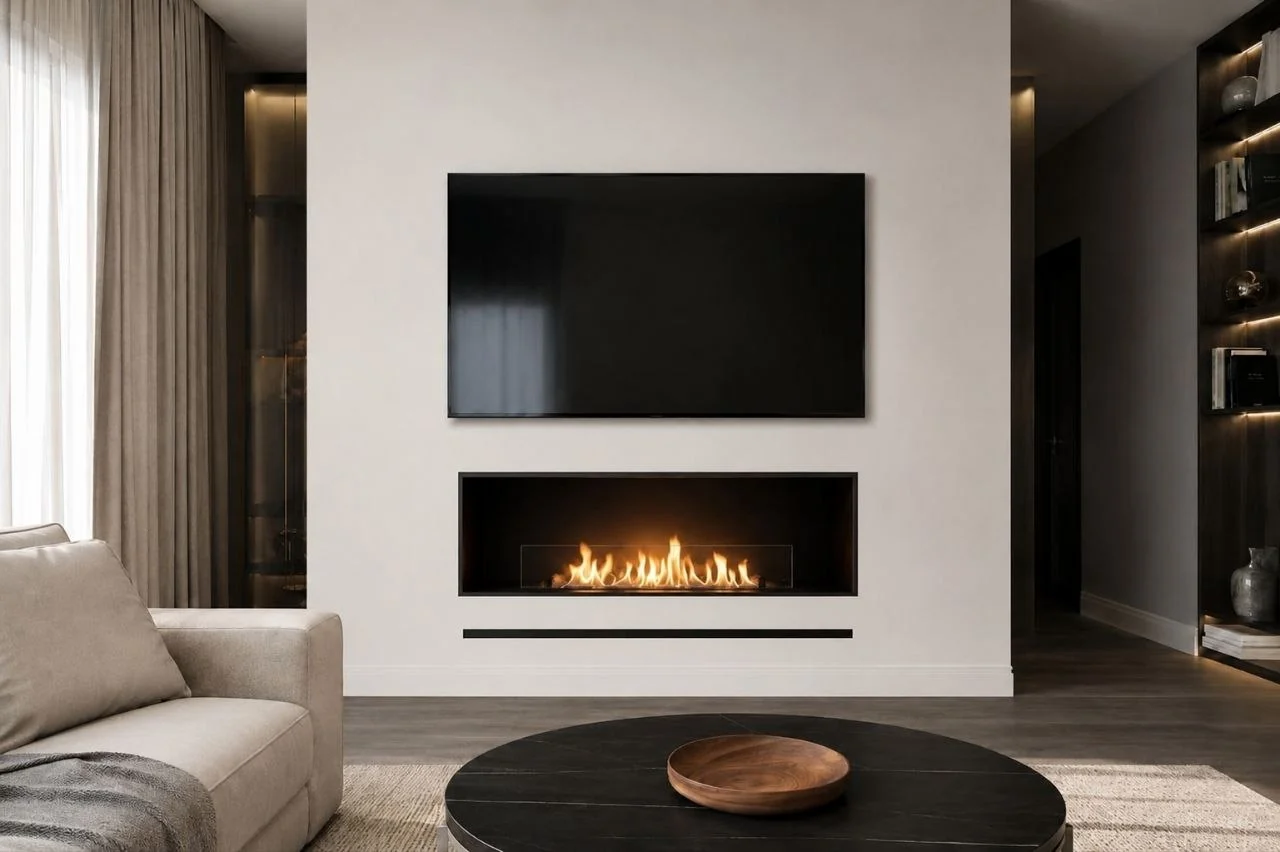

Щель прямо в стене
То же щелевое проветривание, но не в мебели, а в самой стене. Ни решётки, ни рамки, ни видимого отверстия — только теневая линия, которая читается как приём отделки.
Это самый «тихий» вариант из всех: в минималистичном интерьере его не замечают вовсе. Требует, чтобы стену готовили под камин заранее — щель закладывается вместе с нишей, а не вырезается потом.
На картинке — визуализация: проект в работе, снимков готового объекта пока нет.

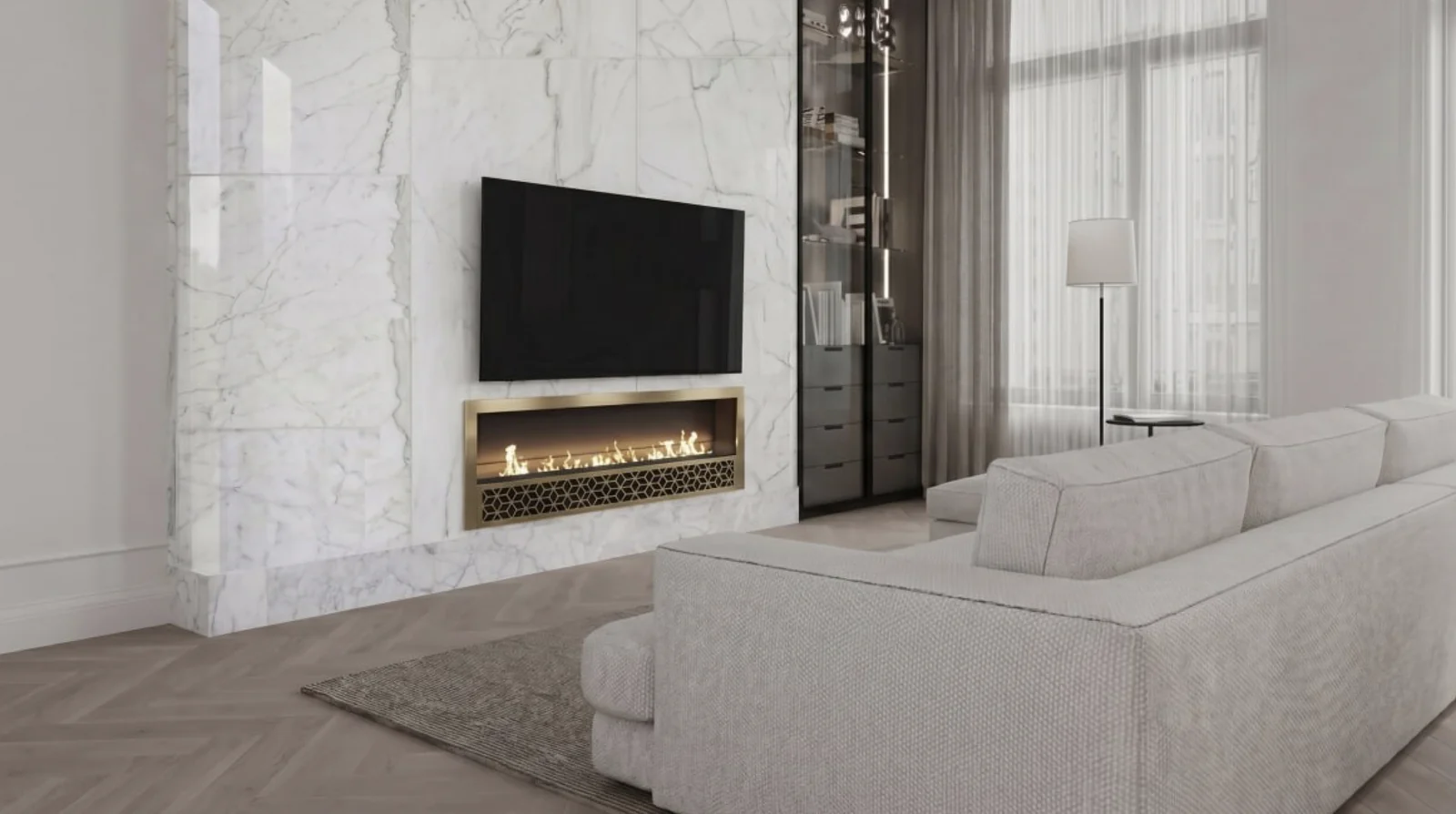

Решётка в самом корпусе камина
Отверстие переносится с отделки на сам камин: решётка вмонтирована в корпус очага. В этом проекте рамка латунная, золотого цвета, но она может быть и чёрной — под остальную фурнитуру интерьера.
Это выход, когда ниша уже построена и переделывать её нельзя, а камин в неё встроить надо. Отделку не трогаем вообще — проветривание уезжает внутрь изделия.
По такому принципу сделан наш паровой камин в ресторане отеля Four Seasons Lion Palace у Исаакиевского собора.
Здесь тоже визуализация — объект ещё строится.
Вентиляционное отверстие на фасаде в очаге — отдельная позиция прайса, 5 250 ₽.
Что это стоит
Сколько стоит вентиляция и кто её делает
Вентиляционное отверстие на фасаде в очаге для парового камина — отдельная позиция прайса, 5 250 ₽. Скрытое щелевое проветривание считаем под объект: цена зависит от длины линии огня и от того, как устроена отделка.
Но чаще всего отверстие делает тот, кто строит нишу или мебель. Тогда от нас нужен чертёж — мы присылаем его под конкретный типоразмер блока вместе со спецификацией, до начала работ.
Коротко
Частые вопросы про проветривание и монтаж
Проветривание
Обязательно ли проветривание полости под паровым камином?
Да. Это требование руководства к блоку, а не пожелание. Без притока воздуха пламя первые десять-пятнадцать минут стелется и дальше не поднимается, а неверное проветривание может вывести из строя компоненты блока.
Какой площади должно быть вентиляционное отверстие?
Около 300 см² на каждый метр линии огня, и не дальше метра от камина. По типоразмерам это 120 см² для ZenBox 60, 240 для 100, 360 для 140, 480 для 180 и 550 см² для 210. Площадь можно набрать несколькими отверстиями, суммарно.
Можно ли обойтись без видимой решётки?
Да. Щель шириной десять-двадцать миллиметров по длине камина набирает нужную площадь и читается как теневой зазор. Второй путь — унести отверстие туда, где его не разглядывают: внутрь тумбы, к полу или в боковую стенку ниши.
Пламя не поднялось через пятнадцать минут — что проверять?
Первым делом проветривание полости: есть ли отверстие, не перекрыто ли оно мебелью или отделкой, хватает ли площади. Вторым — сквозняки: поток воздуха из окна или двери сбивает пламя так же, как его нехватка не даёт подняться.
Ниша и электрика
Какие размеры ниши под топливный блок ZenBox?
Глубина 200 мм, ширина 192 мм, длина — размер блока минус 8 мм. Вырез в столешнице 188 мм шириной. Над плоскостью столешницы нужно оставить минимум 300 мм, а если сверху будет телевизор или другая техника — 400 мм.
Какая нужна электрика?
Розетка 220 В с заземлением на отдельном автомате. Для общественных мест и для опции «Водопровод» автомат обязательно с УЗО. Розетку удобнее заложить на дне полости, внизу у правого края, — тогда снаружи не будет проводов.
Ниша уже построена, переделать нельзя. Что делать?
Перенести отверстие с отделки на сам камин: решётку вмонтировать в корпус очага. Это отдельная позиция прайса — 5 250 ₽. По такому принципу сделан наш камин в ресторане отеля Four Seasons.
